L’électronique surmoulée est une technologie qui intègre des fonctions électroniques telles que des circuits, des capteurs et un éclairage directement dans des pièces en plastique 3D lors du moulage, au lieu de les ajouter après assemblage. Découvrez comment elle révolutionne la conception des interfaces homme-machine (IHM), permettant de créer des surfaces élégantes, durables et intelligentes dans tous les secteurs. Explorez comment l’électronique imprimée et les matériaux avancés s’associent dans l’IME et comprenez pourquoi des partenaires expérimentés comme e2ip sont essentiels pour exploiter pleinement son potentiel dans des applications concrètes.

Pourquoi l’électronique surmoulée est importante

Une révolution silencieuse est en cours dans la façon dont les utilisateurs interagissent avec les machines, une révolution qui dissimule la technologie sous la surface. L’électronique surmoulée se trouve au cœur de cette transformation, permettant de concevoir des produits où la fonction, la forme et l’intelligence s’harmonisent magnifiquement.

Qu’il s’agisse des commandes lumineuses d’un dispositif médical ou des touches tactiles d’un appareil électroménager, la conception traditionnelle imposait jusqu’ici un empilement de composants et des assemblages volumineux aux fixations apparentes. L’électronique surmoulée vient bouleverser ces codes : en intégrant l’intelligence directement dans la structure du produit, elle libère la créativité des designers et l’ingéniosité des concepteurs.

Pourquoi est-ce une avancée décisive ? Parce qu’elle permet d’allier fiabilité, hygiène irréprochable et esthétisme de haut vol, tout en réduisant la masse des composants ainsi que l’impact écologique. Si la quête d’intelligence logicielle, d’élégance et de durabilité est au cœur de votre stratégie produit, l’électronique surmoulée est incontestablement le levier à privilégier.

Comment fonctionne l’électronique surmoulée ?

L’électronique surmoulée naît avant tout d’une vision de l’expérience utilisateur, portée par des designers industriels qui décryptent nos interactions — le toucher, le regard, le ressenti — avec les interfaces de contrôle. Cette intention créative est d’abord modélisée en 3D, avant d’être « mise à plat » en couches 2D pour une fabrication par étapes successives.

Imaginez un circuit électronique complexe, composé d’encres conductrices spécialisées de capteurs et de guides de lumière, sérigraphié directement sur un film plastique thermoformable. Sur ce substrat, où se mêlent pistes conductrices et graphisme, des composants miniatures comme des LED sont ensuite montés avec une précision chirurgicale.

Vient alors l’étape du thermoformage à haute pression : sous un contrôle thermique rigoureux, le film imprimé épouse sa forme 3D définitive. L’intelligence embarquée, le graphisme et les composants s’étirent et se plient harmonieusement avec le support pour se positionner au millimètre près. Enfin, la pièce est découpée puis insérée dans un moule d’injection. La résine vient alors s’y fusionner pour créer une pièce rigide et monobloc, où l’électronique devient littéralement la « peau » du produit.

Le résultat ? Un bouton, un interrupteur ou un capteur qui n’est plus simplement rapporté sur une surface, mais qui est la surface elle-même.

Comment sont fabriqués les composants l’électronique surmoulée ?

Chaque projet d’électronique surmoulée s’inscrit dans une succession d’étapes rigoureusement maîtrisées, où le contrôle qualité est omniprésent. En amont, designers et ingénieurs collaborent étroitement afin de définir les fonctionnalités attendues : interfaces tactiles capacitives, rétroéclairage ou élément chauffant.

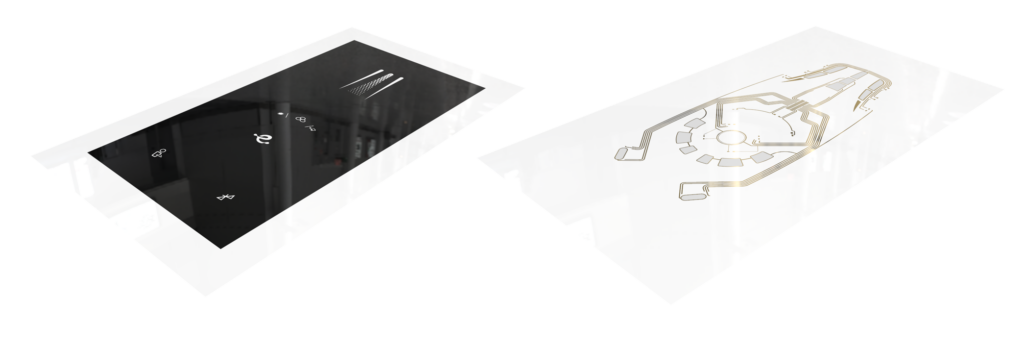

Le procédé débute par l’impression de couches successives — graphismes, pistes conductrices et isolants — soigneusement sélectionnées pour leurs propriétés mécaniques, notamment leur capacité à s’étirer sans altération et leur tenue dans le temps.

Vient ensuite l’intégration des composants électroniques par montage en surface. Cette étape fait souvent appel à des adhésifs conducteurs en lieu et place de la soudure traditionnelle, afin de préserver la flexibilité de l’ensemble. C’est un moment critique : la précision d’assemblage est déterminante, car chaque liaison doit résister aux contraintes combinées du formage et du surmoulage.

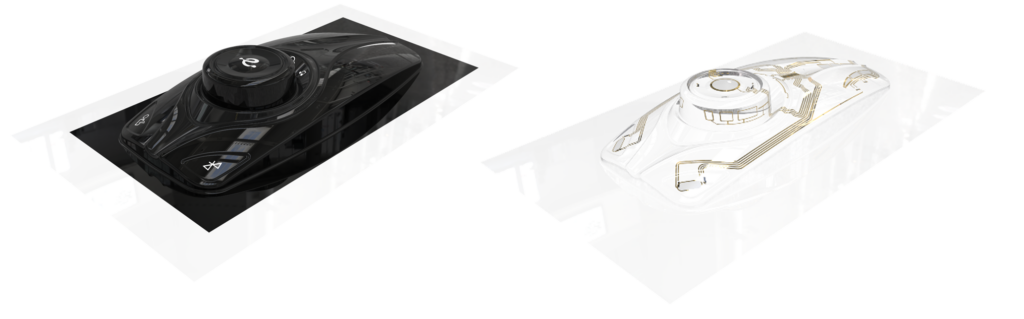

L’étape suivante repose sur le thermoformage du film imprimé. Sous l’action combinée de la chaleur et de la pression, le support épouse sa forme tridimensionnelle tout en préservant l’intégrité parfaite du circuit. Une fois formé, le film subit une opération de détourage pour éliminer l’excédent de matière. Enfin, les connecteurs sont intégrés selon un protocole rigoureux afin de garantir des liaisons électriques d’une robustesse à toute épreuve.

Enfin, l’étape du surmoulage par injection apporte la rigidité structurelle nécessaire tout en sanctuarisant l’électronique : l’ensemble est encapsulé dans une résine polymère protectrice. Une ultime phase d’assemblage et de contrôles rigoureux vient valider la conformité du produit, garantissant ainsi un fonctionnement irréprochable en conditions réelles.

Quels sont les avantages pour les produits et pour les personnes ?

Les produits intégrant l’électronique surmoulée offrent une expérience plus intuitive et réactive. Les interfaces capacitatives répondent au geste naturel, tandis que les systèmes de rétroéclairage personnalisables guident l’utilisateur avec clarté et finesse.

L’intégration des circuits au cœur même de la pièce leur confère une protection optimale. Résultat : une robustesse accrue, une excellente résistance aux environnements exigeants, ainsi qu’une réduction du poids, des matériaux utilisés et de la consommation énergétique. Autant de leviers qui contribuent à limiter l’empreinte environnementale.

Côté industriel, les bénéfices sont tout aussi significatifs : diminution des opérations d’assemblage, cycles de production optimisés et liberté de conception décuplée. L’électronique surmoulée permet de créer des formes complexes et ergonomiques, tout en intégrant directement des fonctions interactives à la surface.

Pour l’utilisateur final, le résultat est sans équivoque : des objets du quotidien plus élégants, plus sûrs et d’une fluidité d’usage presque invisible — à la frontière entre technologie et expérience.

Pourquoi e₂ip fait référence

Adopter l’électronique surmoulée suppose de maîtriser un ensemble de compétences pointues : électronique imprimée, formulation d’encres conductrices, sélection exigeante des matériaux, ainsi que procédés de formage et de surmoulage de haute précision. Chaque choix de conception influence l’ensemble de la chaîne de fabrication, de l’esthétique jusqu’à la performance fonctionnelle.

C’est précisément dans cette complexité qu’un partenaire comme e₂ip apporte toute sa valeur. Fort de son expertise en électronique imprimée, en interfaces homme-machine avancées et en intégration dans le moule, e₂ip propose une approche globale : de la conception à l’industrialisation, en passant par le prototypage rapide.

Qu’il s’agisse de développer des surfaces intelligentes, des dispositifs médicaux, des applications automobiles ou des capteurs imprimés, e₂ip accompagne chaque projet jusqu’à sa concrétisation industrielle.

Vous souhaitez explorer le potentiel de l’électronique surmoulée pour vos futurs produits ? N’hésitez pas à nous contacter.

Glossaire des Termes Techniques

• L’électronique surmoulée : Technologie consistant à intégrer directement des fonctions électroniques circuits, capteurs, éclairage au sein de pièces plastiques tridimensionnelles lors du moulage, plutôt que de les ajouter après assemblage.
• Interface homme-machine (IHM) : Ensemble des dispositifs permettant l’interaction entre un utilisateur et un système électronique : écrans tactiles, panneaux de commande, boutons, etc.
• Encres conductrices : Encres techniques, généralement à base d’argent ou de carbone, utilisées pour imprimer des circuits sur des supports flexibles.
• Thermoformage : Procédé de transformation des plastiques consistant à chauffer un film puis à le mettre en forme en trois dimensions à l’aide d’un moule.
• Moulage par injection : Technique industrielle consistant à injecter une matière polymère fondue dans un moule afin d’obtenir une pièce rigide, intégrant éventuellement des éléments électroniques.
• Toucher Capacitif : Principe de détection reposant sur les variations de charge électrique provoquées par le contact d’un doigt, permettant des interfaces tactiles sans composants mécaniques.

Dans un monde où la fabrication électronique évolue sans cesse, la performance d’un appareil est souvent déterminée par son maillon le plus faible. Pour les claviers à membrane et les circuits flexibles destinés à des environnements exigeants — qu’il s’agisse d’un dispositif médical soumis à des désinfections répétées, d’un composant automobile exposé aux vapeurs de carburant ou d’un équipement aérospatial confronté à de brusques variations d’altitude — ce point faible a longtemps été l’adhésif.

Depuis des années, les adhésifs sensibles à la pression (PSA) sont la norme dans l’industrie. Bien qu’efficaces pour les applications simples, les PSA présentent des défauts microscopiques inhérents qui peuvent entraîner des défaillances catastrophiques lorsqu’ils sont soumis à des contraintes extrêmes. C’est dans ce contexte qu’intervient HeatSeal®, une technologie innovante qui non seulement colle les couches entre elles, mais les fusionne. Cet article explique pourquoi HeatSeal® est la solution idéale pour les applications exigeant une grande fiabilité et comment elle résout les problèmes critiques des adhésifs traditionnels.

Le problème des microfissures

Pour bien comprendre tous les avantages de HeatSeal®, il est essentiel de comprendre pourquoi les adhésifs sensibles à la pression (PSA) traditionnels peuvent présenter des défaillances. Au microscope, une couche de PSA ressemble moins à une paroi solide qu’à une éponge. Les PSA sont des solides « collants » qui n’adhèrent jamais complètement à une surface (processus d’écoulement de l’adhésif pour maximiser la surface de contact). Il en résulte des microfissures et des vides inhérents (des canaux d’air microscopiques qui constituent des points de défaillance potentiels).

Ces vides créent un phénomène appelé capillarité. À l’instar d’une serviette en papier qui absorbe l’eau, ces microfissures attirent les liquides, les produits de nettoyage et les produits chimiques. Avec le temps, cette infiltration dissout la liaison et attaque les circuits imprimés en argent sous-jacents, provoquant des courts-circuits et des pannes système. De plus, ces espaces d’air offrent des chemins de faible résistance aux décharges électrostatiques (DES), mettant ainsi en danger les composants électroniques fragiles.

La puissance de la fusion thermique

HeatSeal® révolutionne l’adhérence grâce à un procédé appelé fusion thermique. Contrairement aux adhésifs sensibles à la pression (PSA), qui reposent sur l’adhérence de surface, HeatSeal® est un adhésif exclusif qui atteint son état final sous l’effet d’une chaleur et d’une pression contrôlées. Lors de ce changement de phase, l’adhésif pénètre dans chaque irrégularité microscopique de la surface, imprégnant complètement le substrat. Il en résulte une barrière solide et sans fissures, fusionnée chimiquement et physiquement au support. Ceci élimine les phénomènes de capillarité qui affectent les PSA, créant ainsi une véritable étanchéité. Il ne s’agit pas d’une simple colle ; c’est une intégration structurelle des couches de commutation.

Résistance chimique inégalée

L’un des principaux avantages de HeatSeal® est sa résistance aux produits chimiques. Les tests comparatifs mettent clairement en évidence les différences :

• Nettoyants ménagers: les adhésifs standard à pression (PSA) exposés à des produits nettoyants courants comme le 409®, le Fantastik® ou l’eau de Javel se détériorent souvent en 20 à 40 jours en raison de la dissolution de l’adhésif et des infiltrations de liquide. À l’inverse, les interrupteurs HeatSeal® résistent à plus de 180 jours d’immersion continue sans aucune dégradation.
• Hydrocarbures et solvants: l’exposition à l’essence provoque la dissolution et le décollement des adhésifs sensibles à la pression en quelques heures. HeatSeal® conserve une étanchéité et une intégrité structurelle optimales, même après 14 jours d’immersion complète.
• Contaminants modernes: des produits courants comme la crème solaire et les répulsifs anti-insectes (DEET) sont étonnamment destructeurs pour les plastiques et les adhésifs. HeatSeal® est spécialement conçu pour résister à ces agressions chimiques modernes et satisfait aux normes automobiles rigoureuses (GMW14445), là où les adhésifs classiques cèdent après un seul cycle.

Réussir sous pression (et en altitude)

Pour les appareils utilisés dans l’aérospatiale ou en haute altitude, les différences de pression atmosphérique représentent un danger silencieux. Lorsqu’un appareil atteint 12 000 mètres d’altitude, l’air emprisonné dans un interrupteur se dilate. Avec les adhésifs sensibles à la pression (PSA), cet air s’échappe par les microfissures. Le problème survient à la descente : l’interrupteur ne peut pas se « ré-respirer » assez rapidement, créant un vide qui comprime les couches de l’interrupteur, provoquant un effondrement permanent et des courts-circuits.

HeatSeal® prévient ce phénomène de déformation. Sa liaison hermétique empêche toute expulsion d’air. Bien que l’interrupteur puisse légèrement se bomber en haute altitude, la liaison reste ferme et l’interrupteur reprend parfaitement sa forme initiale une fois la pression normale revenue. Cette performance a été validée dans des applications médicales et aérospatiales entre 30 et 12 000 mètres d’altitude.

De plus, la résistance mécanique de la liaison est exceptionnelle. Alors que les spécifications industrielles exigent généralement qu’un interrupteur résiste à une pression interne de 7,5 PSI, nous dépassons cette limite grâce à notre adhésif HeatSeal®, atteignant une pression interne moyenne de 35 PSI lors des tests. Les assemblages présentent une pression d’éclatement moyenne de 60 PSI, soit une marge de sécurité de 8 fois supérieure, garantissant ainsi l’obtention aisée des indices de protection IP67 et IP68.

Stabilité thermique supérieure

Les variations de température nuisent à l’adhérence. Les adhésifs sensibles à la pression (PSA) classiques présentent une force d’adhérence non linéaire qui diminue rapidement avec l’augmentation de la température. À 100 °C, la résistance au pelage d’un PSA peut chuter de plus de 90 %, rendant l’assemblage vulnérable au délaminage dû à la dilatation et à la contraction des différents matériaux.

HeatSeal® maintient un profil d’adhérence stable sur une large plage de températures de fonctionnement, de -25 °C à 100 °C. À 100 °C, HeatSeal® conserve une résistance au pelage supérieure à 2,0 lb/po². Cette stabilité thermique garantit que l’interrupteur reste intact et fonctionnel même dans la chaleur extrême d’un compartiment moteur ou d’une chambre de stérilisation industrielle.

Protection ESD intégrée

Enfin, HeatSeal® offre un avantage électrique insoupçonné. Grâce à l’absence de bulles d’air et à sa composition en résine polyester à haute constante diélectrique, la couche adhésive agit comme un isolant performant contre les décharges électrostatiques (DES). Les commutateurs à base d’adhésif sensible à la pression (PSA) nécessitent souvent des couches de blindage secondaires coûteuses, telles que des grilles d’argent imprimées, pour protéger les circuits sensibles des chocs statiques qui se propagent à travers les microfissures de l’adhésif. HeatSeal® assure intrinsèquement une protection diélectrique minimale de 15 kV (et jusqu’à 25 kV), scellant efficacement les pistes conductrices. Ceci améliore non seulement la fiabilité, mais permet également de réduire les coûts de fabrication en supprimant le besoin de composants de blindage supplémentaires.

Conclusion

Dans le monde de l’électronique industrielle, médicale, automobile et aérospatiale, le coût d’une défaillance est trop élevé pour laisser place au hasard. HeatSeal® représente une avancée majeure, passant d’une simple adhésion à une fusion structurelle. En éliminant les vulnérabilités microscopiques des adhésifs sensibles à la pression (PSA) dans les applications exigeantes, HeatSeal® offre une solution robuste, hermétique et chimiquement résistante, capable de supporter les environnements les plus extrêmes.

Pour les ingénieurs et les concepteurs soucieux de pérenniser leurs dispositifs face à l’eau, aux produits chimiques, à la chaleur et à la pression, HeatSeal® n’est pas une simple alternative : c’est la prochaine étape de l’évolution des technologies adhésives. Pour plus d’informations, contactez-nous.

e₂ip technologies conçoit et fabrique des interfaces homme-machine (IHM) avancées, des systèmes d’électronique intégrée ainsi que des solutions en électronique imprimée. Grâce à nos sites de production au Canada et au Maroc, nous assurons une qualité constante, des délais maîtrisés et une grande agilité pour répondre aux exigences des secteurs médical, aérospatial, industriel, militaire et du transport. Notre présence sur deux continents, associée à des compétences reconnues et à des systèmes qualité rigoureux, constitue une véritable valeur ajoutée pour nos clients. La fabrication n’est qu’un maillon de notre offre globale, qui s’étend de la conception initiale jusqu’à la production en série.

Pourquoi l’empreinte industrielle d’e₂ip fait la différence

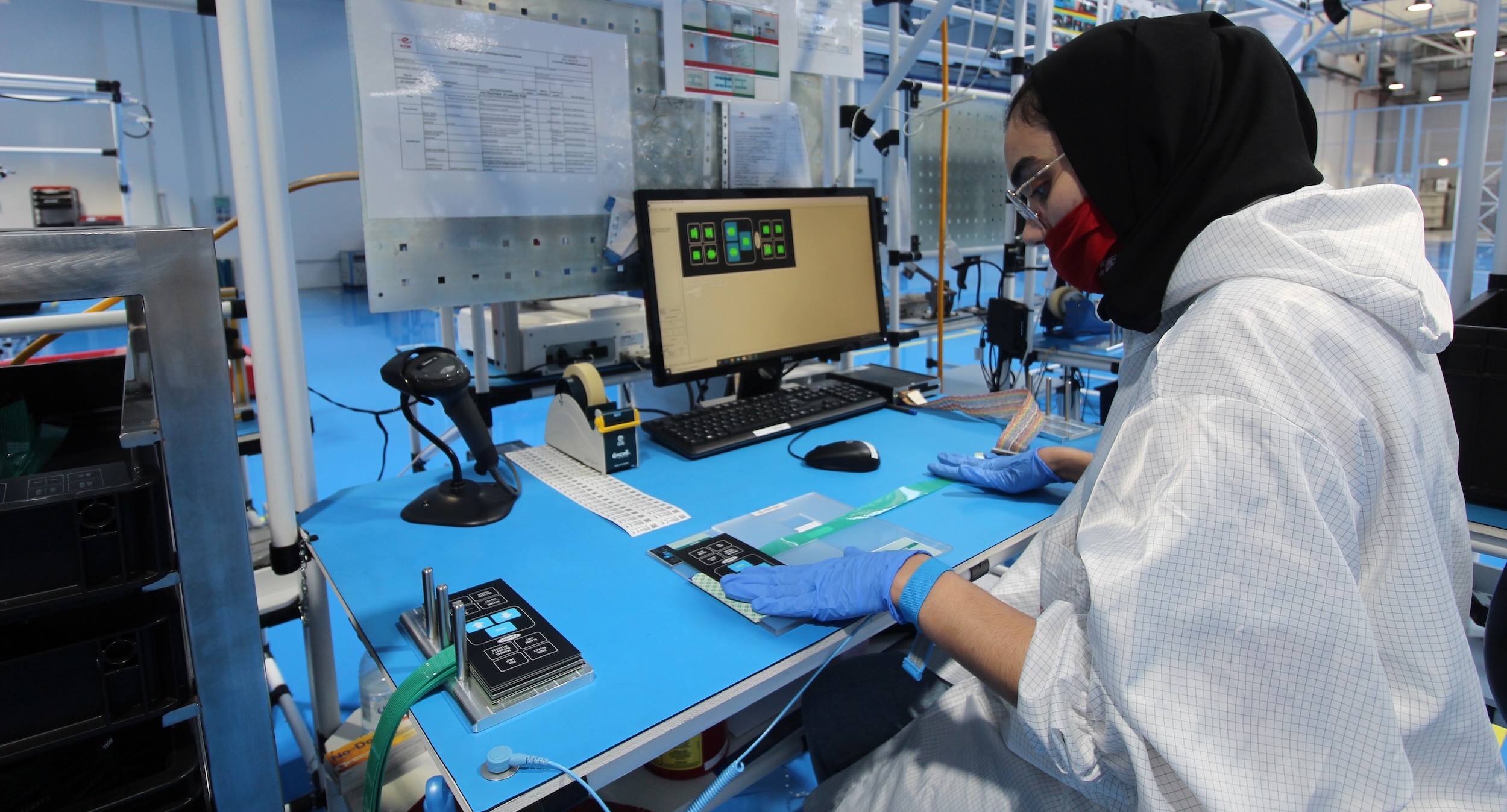

Deux régions. Un même niveau d’excellence. Nos sites de fabrication électronique en Amérique du Nord et en Afrique du Nord nous permettent d’optimiser les délais, les coûts et la qualité, tout en sécurisant vos projets IHM, même face aux variations de la demande ou du marché.

Canada : Collaboration étroite pour les projets complexes

Travaillez en lien direct avec nos équipes d’ingénierie et de fabrication avancée. Ce site est particulièrement adapté aux projets IHM, IME et d’électronique imprimée à haute fiabilité, nécessitant une maîtrise fine des procédés, une grande réactivité et des chaînes d’approvisionnement sécurisées.

Maroc : Production à grande échelle et à coûts compétitifs au cœur de la zone EMEA

Notre site marocain offre une solution performante et évolutive pour les marchés européens. Équipé de moyens de production modernes, il permet la fabrication efficace d’interfaces homme-machine, de solutions d’électronique intégrée et d’électronique imprimée, tout en garantissant une qualité constante à des coûts compétitifs.

Fabriquer avec e₂ip, c’est bénéficier :

• D’une qualité constante pour vos interfaces homme-machine (IHM), des solutions d’électronique intégrée et d’électronique imprimée, grâce à des processus éprouvés et audités
• D’un prototypage rapide pour une production à grande échelle
• D’une traçabilité et une répétabilité optimales pour les applications réglementées
• D’une stratégie d’approvisionnement mondiale sans risque lié à un fournisseur unique
• D’une collaboration étroite entre ingénierie et production, pour réduire les délais de mise sur le marché

Nos capacités de fabrication : ce que nous produisons et comment nous le fabriquons

Nous sommes spécialisées dans la fabrication d’interfaces utilisateur et des panneaux de contrôle pour des applications robustes ou des intégrations nécessitant une conception fine, légères et flexible. Nos procédés avancés – impression, moulage, assemblage et finition – sont optimisés pour les environnements exigeants, tels que l’industrie aéronautique, médicale, militaire etc.

Nos capacités incluent :

• L’impression avancée de couches conductrices et décoratives pour les IHM et l’électronique imprimée
• Le formage et la lamination pour des géométries 3D complexes
• L’assemblage de précision et l’étanchéité pour environnements sévères
• Les tests fonctionnels et environnementaux conformes aux normes industrielles
• La conception orientée fabrication (DFM) et l’amélioration continue des procédés

Systèmes qualité conçus pour les applications à haute fiabilité

Du prototype initial à la production en grande série, nos processus sont conçus pour garantir répétabilité, traçabilité et maîtrise. Notre objectif : des performances fiables et prévisibles, la conformité réglementaire et une expérience client optimale.

Les atouts de notre approche :

• Une transition structurée du développement vers la production, avec des revues à chaque étape clé
• Une gestion rigoureuse et documentée des modifications
• Un suivi de la capabilité des procédés pour assurer rendement et fiabilité
• Le développement et l’audit des fournisseurs, ainsi qu’un contrôle strict des matières premières

Bien plus que la production : de l’idéation à la fabrication

La fabrication est un pilier fondamental de notre activité, mais elle ne représente qu’une partie de la valeur qu’e₂ip apporte à ses clients. Notre approche intégrée, de l’idéation à la fabrication, relie la conception, l’exploration des matériaux, l’UX et le design industriel, aux études de faisabilité, au prototypage, à la validation et à la production en série, au Canada ou au Maroc.

Résultat : moins d’intermédiaires, moins de risques, une responsabilité clairement définie et une mise sur le marché accélérée.

Construisons ensemble l’avenir

Vous avez un projet nécessitant des interfaces homme-machine innovantes et fiables ? e₂ip est un partenaire de confiance, capable de vous accompagner de l’idée à la fabrication, dans le respect des normes industrielles les plus exigeantes.
Contactez-nous dès aujourd’hui pour échanger sur vos contraintes de délais, de certifications et vos besoins en fabrication.

La modernisation des cabines de train de première classe nécessite une approche innovante afin de répondre aux attentes croissantes des passagers. Cela passe par la transformation de l’expérience à bord grâce à l’innovation et à l’excellence en matière de design. L’intégration de surfaces intelligentes dans les cabines offre un meilleur confort pour les passagers, davantage de personnalisation et une plus grande durabilité. Cette stratégie non seulement améliore la qualité du voyage, mais renforce également la position de leadership du constructeur ferroviaire dans un marché particulièrement compétitif.

Les fabricants du secteur ferroviaire doivent satisfaire à des exigences rigoureuses en matière de sécurité, de performance et d’interopérabilité.

Principaux défis

Sécurité et conformité incendie : Les systèmes doivent respecter les réglementations FRA et les normes de protection incendie EN 45545 afin de garantir la sécurité des passagers et la fiabilité des matériaux.

Durabilité environnementale : Les composants électroniques doivent résister aux vibrations, aux variations extrêmes de température et aux contraintes mécaniques.

Efficacité du design : Le remplacement de commandes mécaniques volumineuses par des interfaces intégrées et épurées exige un design intuitif et optimisé en termes d’espace.

Validation technologique : Les électroniques imprimées et intégrées doivent passer des tests rigoureux afin de démontrer leur fiabilité à long terme dans des environnements de transport exigeants.

En collaboration étroite et continue avec les fabricants ferroviaires, nous avons exploré plusieurs concepts innovants pour l’aménagement intérieur. L’unité de commande capacitive présentée ici illustre notre approche consistant à combiner électronique avancée et design industriel raffiné pour offrir des interfaces homme-machine (IHM) optimales.

Grâce aux technologies d’électronique intégrée dans moule, des commandes tactiles sont directement intégrées dans des panneaux thermoformés, remplaçant ainsi les boutons mécaniques par une interface élégante et durable. Un écran tactile compact améliore encore les fonctionnalités en affichant des informations telles que le temps restant avant l’arrivée, la météo ou les réglages d’éclairage ambiant, tout en offrant une personnalisation complète afin de refléter l’identité de marque de l’opérateur et les préférences des passagers.

Caractéristiques techniques

• Électroniques imprimées : Permettent une intégration fine et flexible de l’électronique directement dans la surface grâce à des encres conductrices imprimées et des substrats adaptables, pour un contrôle intuitif des fonctions de siège, de l’éclairage et des stores.

• Intégration IME : Intègre l’électronique au cours du moulage pour obtenir une surface inviolable, conçue pour répondre aux exigences de durabilité du secteur des transports.

• Systèmes embarqués : Des microcontrôleurs à faible consommation permettent des écrans tactiles réactifs avec affichage de données en temps réel.

• Interface graphique personnalisée (GUI) : Conçue pour refléter l’identité de marque de l’opérateur et offrir une expérience utilisateur intuitive.

• Tests environnementaux : Les composants répondent aux normes EN 50155 et EN 61373 en matière de vibrations, de température et de résistance aux chocs.

e₂ip offre une gamme complète de services d’accompagnement afin d’assurer le développement et le déploiement réussi de votre projet. Des équipes de conception multidisciplinaires accompagnent le processus depuis le concept initial jusqu’à la production finale. Les capacités de prototypage interne permettent une itération et des tests rapides, tandis que notre expertise approfondie en électronique imprimée et en intégration IHM garantit une fabrication évolutive et rentable adaptée aux applications de transport.

Si vous souhaitez discuter de votre projet avec nous, n’hésitez pas à nous contacter.

La technologie tactile a largement dépassé ses premières applications dans le commerce de détail pour devenir un outil de communication et de contrôle essentiel dans l’automatisation industrielle, les dispositifs médicaux, les espaces de travail connectés et bien d’autres domaines. Avec les progrès technologiques, de plus en plus d’organisations adoptent des écrans tactiles personnalisables, offrant ainsi une expérience utilisateur sur mesure dans tous les secteurs.

Chez e₂ip Technologies, nous développons des surfaces tactiles intelligentes qui allient ingénierie de précision et facilité d’utilisation au quotidien. Chaque écran que nous concevons est pensé avant tout pour l’humain : nous étudions l’interaction entre les utilisateurs et les machines, la traduction des actions tactiles en résultats et la capacité de la technologie à s’adapter au contexte – et non l’inverse.

Comment les écrans tactiles personnalisés améliorent l’expérience utilisateur

Conception d’interfaces adaptatives

Dans les environnements de travail complexes, l’information doit circuler au rythme de l’utilisateur. Les écrans tactiles personnalisés s’adaptent facilement à la plupart des tâches en modifiant leur disposition et leurs paramètres pour refléter ce rythme.

Par exemple, une infirmière surveillant les signes vitaux peut passer rapidement d’une fonction à l’autre sans perdre sa concentration, et les opérateurs en production peuvent accéder aux fonctionnalités clés plus facilement et avec une interface plus claire. Ces interfaces adaptatives fluidifient l’interaction entre l’utilisateur et la machine, ce qui permet d’effectuer les tâches plus rapidement et avec moins de stress.

Image de marque et esthétique

Le design raconte une histoire avant même qu’un mot ne soit lu ou qu’un bouton ne soit pressé. Grâce à des écrans personnalisés, les entreprises peuvent intégrer leur identité visuelle directement dans l’interface. Dans le secteur de l’électronique grand public, ce lien renforce la familiarité et la confiance. Les tableaux de bord et les bornes interactives automobiles misent sur des designs audacieux pour affirmer la qualité et la fiabilité de leur marque. Ces systèmes permettent d’intégrer des éléments de marque à l’interface elle-même, renforçant ainsi votre message à chaque interaction.

Polyvalence multisectorielle

La technologie tactile personnalisée offre des performances fiables dans de nombreux secteurs d’activité grâce à son adaptation précise aux besoins opérationnels spécifiques. En milieu médical, les interfaces tactiles sont conçues pour répondre aux normes d’hygiène et de sécurité les plus strictes : leurs surfaces lisses et étanches garantissent une durabilité accrue, un nettoyage facile et un fonctionnement fiable des systèmes de surveillance des patients et des équipements de diagnostic.

En milieu industriel, les écrans tactiles doivent fonctionner dans des conditions exigeantes telles que les vibrations, la poussière, l’humidité et les températures extrêmes. Les écrans tactiles capacitifs et résistifs renforcés offrent des performances constantes aux opérateurs portant des gants, tout en maintenant une interaction utilisateur précise même dans des environnements difficiles. Ces solutions sont souvent intégrées aux systèmes de contrôle industriels, où la réactivité, la fiabilité et la durabilité sont essentielles à un fonctionnement continu.

La fonctionnalité multitouch améliore encore la productivité en permettant des gestes intuitifs et un contrôle fluide sur les grands écrans.

Adaptation intelligente aux systèmes

Les écrans personnalisés modernes fonctionnent au sein d’écosystèmes connectés qui partagent les données de manière fluide entre les appareils et les systèmes. Leurs fonctionnalités multitouch et la reconnaissance gestuelle optimisée offrent une expérience utilisateur intuitive et naturelle. Conçus avec des surfaces en verre résistant et une sensibilité tactile adaptée, ils résistent aux environnements difficiles sans altérer leur réactivité.

Productivité et engagement accrus

Lorsque les utilisateurs se sentent en contrôle, l’efficacité est naturelle. Une surface d’écran ultra-réactive assure une saisie précise et favorise des flux de travail plus fluides. Fabriqués avec des matériaux durables et conçus pour une performance durable, ces écrans tactiles interactifs résistent à une utilisation intensive sans perte de précision. Leur réactivité constante inspire confiance et permet aux utilisateurs de se concentrer sur les résultats plutôt que sur la navigation. Chaque solution personnalisée est adaptable et conserve une qualité fiable à chaque interaction.

Faire progresser la technologie avec un objectif précis

Chez e₂ip Technologies, nous concevons et fabriquons des écrans tactiles sur mesure, adaptés à presque toutes les tâches. Nos solutions personnalisées allient conception d’interface et compréhension des besoins humains pour offrir une technologie qui améliore l’expérience utilisateur là où elle compte le plus.

Découvrez nos surfaces tactiles intelligentes et explorez les avantages et les inconvénients des écrans tactiles pour voir comment des interfaces personnalisables peuvent répondre aux besoins spécifiques de votre entreprise et créer une valeur durable pour vos opérations.

La sérigraphie est une technique utilisée depuis des siècles pour créer de magnifiques images imprimées sur une grande variété de surfaces. Aujourd’hui, elle est utilisée dans un nombre croissant d’applications, allant de la création d’œuvres d’art et de signalétique à l’électronique imprimée de pointe. Grâce à sa polyvalence et à sa durabilité, la sérigraphie est une technique qui continuera d’offrir de nombreux avantages pour un large éventail d’applications en constante évolution.

Cet article explore certains des défis et des opportunités que cette technologie pourrait représenter pour l’avenir de l’électronique imprimée et des interfaces homme-machine.

Aperçu du procédé de sérigraphie

La sérigraphie consiste essentiellement à créer un pochoir de l’image souhaitée sur un écran, puis à l’utiliser pour transférer l’image sur un substrat. Dans ce procédé additif, les pochoirs servent à transférer des encres ou d’autres matériaux sur le substrat. Le « pochoir » est en fait un écran qui permet à l’encre de passer à travers le substrat. La sérigraphie est un procédé polyvalent qui peut être utilisé sur une large gamme de substrats, y compris les matériaux flexibles.

Bien que la sérigraphie soit généralement associée à l’impression d’images photographiques, un procédé similaire est utilisé pour la création de composants électroniques imprimés. Dans ce type de fabrication, des écrans à mailles avancées et des encres conductrices sont utilisés pour créer des composants électroniques fonctionnels sur une large gamme de substrats flexibles.

L’un des avantages de la sérigraphie est qu’elle permet d’imprimer des motifs très fins et précis sur une grande variété de substrats. De plus, elle permet de créer des impressions multicouches avec une grande précision et une répétabilité élevée. Cela fait de la sérigraphie un excellent choix pour les applications d’électronique imprimée.

Avantages de l’électronique imprimée

Les composants électroniques sérigraphiés offrent plusieurs avantages par rapport aux fils et circuits traditionnels. L’usure due à l’utilisation, combinée au risque d’oxydation, tend à limiter la durée de vie des composants électroniques. Cependant, l’électronique imprimée ne partage pas ces limitations. Les assemblages de circuits imprimés sont légers, robustes et durables.

L’électronique imprimée est généralement plus fine et plus flexible que les composants électroniques conventionnels, ce qui améliore l’ergonomie de l’assemblage. De plus, l’électronique imprimée est imprimée directement sur un substrat, ce qui élimine le besoin de circuits imprimés séparés ou d’autres faisceaux de câbles, réduisant ainsi la taille et le poids globaux de l’assemblage, ainsi que le nombre de points de défaillance potentiels. Plus important encore, l’électronique imprimée peut être personnalisée pour des applications spécifiques, offrant ainsi une liberté et une flexibilité de conception bien plus grandes. Pour ces raisons, entre autres, l’électronique imprimée continuera d’améliorer considérablement les capacités, les performances et la fiabilité des assemblages d’interface homme-machine.

Applications électroniques imprimées

• Radiateurs imprimés

Relever les défis techniques

Pour de nombreux composants électroniques, la sérigraphie reste une méthode de production très rentable. Cependant, l’obtention d’une résolution suffisante pour la prochaine génération d’électronique imprimée reste un obstacle technique. Parmi les défis figurent l’encrassement des mailles, le choix des encres adaptées et la répétabilité, notamment pour les impressions à moins de 40 microns. La sérigraphie progresse constamment et ce seuil devrait continuer à se réduire dans les années à venir.

e2ip technologies est un leader du secteur grâce à une méthode d’impression de lignes fines et à des encres conductrices exclusives permettant d’obtenir des lignes d’une épaisseur inférieure au micron. Pour sérigraphier une image d’une résolution aussi fine, tout en minimisant les interférences ou les défauts d’alignement, il est nécessaire d’utiliser des mailles métalliques de diamètre très fin, ainsi que des encres conductrices avancées.

Les avantages des encres conductrices avancées

Répondre aux exigences de l’électronique imprimée actuelle et future exige une innovation constante, notamment pour pallier les limites des encres en paillettes traditionnelles. Grâce à la création d’encres conductrices avancées, e2ip technologies se positionne une fois de plus à l’avant-garde de la recherche, du développement et de la mise en œuvre de solutions innovantes pour surmonter les obstacles persistants du procédé de sérigraphie pour applications électroniques.

Basée sur des molécules ioniques issues d’un procédé de réduction, l’encre moléculaire (MINK) d’e2ip, développée en collaboration avec le Conseil national de recherches du Canada (CNRC), résout simultanément plusieurs défis techniques. Elle permet un procédé de fabrication simplifié et abordable, une plus grande liberté de conception et une empreinte écologique réduite, ce qui en fait une option attrayante pour de nombreuses applications. MINK se distingue des autres encres conductrices par sa conductivité, son allongement, sa formabilité et sa flexibilité élevés.

Le potentiel de l’impression avancée à lignes fines et des encres conductrices

L’ordinateur que vous utilisez pour lire ceci était autrefois de la taille d’une pièce. Aujourd’hui, il tient dans votre poche. Cette incroyable tendance à la réduction des dimensions touche de nombreux secteurs, car le monde exige toujours plus de fonctionnalités dans des appareils de plus en plus compacts. L’électronique imprimée est un domaine où cette tendance est particulièrement marquée.

Avec la demande croissante d’électronique plus rapide, plus fine, plus légère et plus flexible, l’électronique sérigraphiée jouera un rôle croissant dans un large éventail de secteurs, tels que l’aérospatiale, le médical, la défense et l’automobile.

Les solutions sérigraphiées d’e2ip technologies utilisent diverses encres conductrices, dont MINK, et sont compatibles avec une grande variété de substrats légers et flexibles permettant de créer des composants électroniques imprimés, des commutateurs à membrane, et bien plus encore, à la fois économes en énergie et économiques.

Si vous souhaitez en savoir plus sur ces technologies et leur potentiel pour la création de produits innovants, contactez e2ip technologies dès aujourd’hui.

Les claviers capacitifs courbés redéfinissent la manière dont les utilisateurs interagissent avec la technologie. Chez e₂ip technologies, nous repoussons les limites du design pour donner vie à des interfaces aussi intuitives que naturelles au toucher.  Ces interfaces courbées effacent la frontière entre design et fonctionnalité, permettant une intégration fluide des commandes dans les lignes d’un produit. Des intérieurs automobiles aux appareils électroniques de nouvelle génération, elles révolutionnent la façon dont les interfaces utilisateur et la technologie s’intègrent au quotidien.

Ce qu’il faut savoir sur les claviers capacitifs courbés

Intégration 3D fluide pour les interfaces modernes

Les claviers capacitifs incurvés éliminent les boutons mécaniques et intègrent la détection capacitive directement dans la surface, permettant ainsi un design plus épuré et une fabrication simplifiée. Par exemple, dans un dispositif médical, l’empilement compact de trois couches — combiné à l’absence de plis ou de boutons mobiles — crée une surface unifiée et étanche, plus facile à désinfecter. L’essentiel est que chaque pression ou appui soit précis et constant, quel que soit l’environnement, avec une détection et un contrôle fiables.

Formage de précision sans perte de performance

Créer un clavier capacitif courbé, capable de se plier sans perte d’uniformité, exige un contrôle rigoureux des matériaux. Nous y remédions grâce à des méthodes de laminage calibrées qui maintiennent la sensibilité électrique constante d’un bord à l’autre. Tout cela contribue à définir la précision, et chaque pièce sortant de la production offre le même niveau de sensibilité, qu’elle soit plate ou incurvée, petite ou grande. Cette constance permet à nos partenaires de fabriquer en toute confiance.

Liberté esthétique et fonctionnelle accrue

Lorsque la fonctionnalité ne dicte plus la conception du produit, les designers ont la liberté d’explorer de nouvelles possibilités. Des zones tactiles peuvent émerger grâce à une lumière subtile, des motifs ou des variations de texture. Plus besoin de composants séparés qui fragmentent la surface.

Grâce à notre plateforme Capflex®, les équipes expérimentent différentes géométries et approches de rétroéclairage tout en conservant un retour précis et en testant chaque détail pour garantir  la clarté des interactions et la réactivité du système.

Durabilité et résistance environnementale

La longévité ne dépend pas seulement de la solidité des matériaux ; elle dépend aussi de leur structure. En supprimant les pièces mobiles, les claviers capacitifs courbés réduisent l’usure et les défaillances mécaniques. Leurs couches étanches empêchent l’humidité, la poussière et les débris de pénétrer, souvent à l’origine de problèmes dans les commandes standard. Dans les commandes de cabine d’avion ou les systèmes médicaux, cette résilience est essentielle.

La construction multicouche et les films conducteurs les rendent robustes, durables et capables de maintenir une utilisation optimale.

Interaction avec les surfaces intelligentes

Un clavier capacitif incurvé peut faire bien plus que détecter un simple toucher. Grâce à des fonctionnalités intégrées telles que l’éclairage réglable ou la sensibilité variable, il devient une surface de contrôle dynamique. Par exemple, une interface peut réagir différemment à une légère pression ou à une pression ferme. Dans d’autres cas, les changements dépendent de la proximité de l’utilisateur ou de signaux environnementaux. Nous travaillons en étroite collaboration avec nos partenaires pour définir ces comportements afin que chaque réponse soit intentionnelle et intuitive, et non préprogrammée ou générique.

Repenser l’avenir de l’interaction

Notre travail sur la technologie des claviers capacitifs courbés vise à rendre les choses plus naturelles. La réponse commence souvent au niveau des matériaux, où l’électronique imprimée rencontre la conception de surfaces avancées. Grâce à nos produits, nos services et à une recherche continue, nous créons des interfaces réactives avec précision. Chaque collaboration allie expertise technique et expérience pratique acquise au fil de décennies d’expérience. Aux équipes qui développent la prochaine génération de produits connectés, nous offrons l’expertise et les capacités de fabrication nécessaires pour transformer la vision en surfaces fiables et intelligentes.

Chez e₂ip technologies, nous comprenons que la mise en marché d’un produit, de sa conception à sa commercialisation, est semée d’embûches. Cela exige bien plus qu’une expertise technique. Il est essentiel de bien comprendre les attentes des clients et la manière dont les utilisateurs finaux interagiront avec la solution finale. C’est particulièrement crucial dans les solutions d’interface homme-machine (IHM), où performance, ergonomie et liberté de conception doivent être réunies.

Notre approche « de l’idéation à la fabrication » aborde cette complexité de front. En combinant conception, ingénierie, prototypage, tests et certification au sein d’un même processus, nous aidons les organisations à maintenir leur rythme à chaque étape.

Fort de décennies d’expertise sur les marchés de l’aérospatiale, du médical, de la défense, des transports et de l’industrie, e₂ip offre à ses clients confiance et clarté. Des ateliers d’idéation à la fabrication certifiée, notre processus garantit la transformation de vos idées en innovations entièrement validées et prêtes à être déployées.

L’importance de la tranquillité d’esprit

Chacun sait que l’incertitude freine l’innovation. L’idée est-elle réalisable ? Peut-elle être fabriquée à grande échelle ? Répondra-t-elle aux normes de conformité des secteurs aérospatial, médical ou de la défense ? Ces questions peuvent retarder la réalisation d’objectifs stratégiques.

e₂ip atténue ces risques en plaçant des équipes multidisciplinaires au cœur de chaque projet. Ingénieurs, scientifiques et concepteurs travaillent dans un cadre éprouvé qui offre visibilité, responsabilisation et confiance, permettant ainsi aux équipes de direction de savoir que les programmes progressent vers des résultats mesurables.

Un parcours structuré vers le succès

1. Gestion de projet précise

Chaque engagement suit un modèle en cinq phases : lancement, planification, exécution, suivi et clôture. Des indicateurs clés de performance (KPI) clairs suivent les coûts, les délais et la qualité, garantissant aux décideurs une transparence et une livraison prévisible à chaque jalon.

2. Idéation et conception

Lors de la phase d’idéation, créativité et faisabilité technique se croisent. Grâce au brainstorming, aux croquis, aux maquettes et aux prototypes, e₂ip aide les organisations à définir rapidement la meilleure orientation. Cette méthode de pensée structurée pose les bases d’une innovation à la fois visionnaire et réalisable.

3. Services de prototypage

Le prototypage permet à nos clients de mettre la main sur une idée avant même le lancement d’un programme. Un modèle numérique a ses limites ; la tenue d’une maquette ou le test d’une version fonctionnelle permettent aux équipes de direction d’évaluer elles-mêmes la forme, l’ajustement et la facilité d’utilisation, tout en facilitant l’identification des opportunités et des risques potentiels souvent invisibles auparavant. Cette interaction précoce permet souvent de prendre de meilleures décisions et de maintenir les projets sur la bonne voie.

4. Excellence en ingénierie et fabrication

Forte d’une expertise approfondie en ingénierie industrielle, électrique, mécanique et logicielle, e₂ip propose des services intégrés de développement de produits. Nos compétences incluent l’assemblage de circuits imprimés, les micrologiciels embarqués, l’architecture système, la conception de circuits, la simulation optique et l’analyse des contraintes. Nos clients bénéficient d’une ingénierie de bout en bout qui réduit les risques techniques.

La fabrication est réalisée dans des usines certifiées au Canada et au Maroc, conformément aux normes AS9100 et ISO 13485. Du moulage par injection à l’optimisation des claviers tactiles en passant par le moulage basse pression, e₂ip garantit la transformation des conceptions en solutions fiables et certifiables, conçues pour les marchés mondiaux.

5. Assistance à la certification

Depuis plus de 40 ans, e₂ip simplifie la conformité des secteurs hautement réglementés. Nous fournissons des plans de tests de qualification, des documents de certification, des tests de prototypes, des analyses de matériaux et des inspections de conformité en partenariat avec des laboratoires accrédités. Cette expertise réglementaire intégrée garantit à nos clients une entrée sur le marché en toute confiance.

Compétences clés : De l’électronique imprimée à l’IME

Le portefeuille d’ e₂ip va au-delà des services : notre expertise en électronique imprimée et en électronique intégrée au moule (IME) accélère l’innovation dans tous les secteurs. Des technologies telles que les encres conductrices, l’éclairage Lumifilm®, les adhésifs HeatSeal®, les solutions de chauffage et les capteurs imprimés constituent les éléments de base des interfaces homme-machine de nouvelle génération.

Associé à des solutions avancées telles que les surfaces structurelles intelligentes™, les surfaces tactiles intelligentes et les systèmes électromécaniques, e₂ip offre des fonctionnalités sans compromettre la liberté de conception industrielle. Cette convergence unique entre esthétique, ergonomie et rigueur technique confère à nos clients une longueur d’avance.

L’avantage e₂ip

Les clients font confiance à e₂ip car nous alignons stratégie et livraison. Les technologies avancées sont directement intégrées à la conception des produits, qu’il s’agisse d’interfaces tactiles, de surfaces intelligentes ou de plateformes électromécaniques complexes. Nos solutions sont non seulement innovantes, mais aussi intuitives, robustes et évolutives.

e₂ip offre :

– Une expertise intersectorielle reconnue dans les secteurs de l’aérospatiale, du médical, de la défense, des transports et de l’industrie

– Des services complets de développement de produits, de l’idéation à la fabrication certifiée

– Une fabrication dans des installations certifiées AS9100 et ISO 13485

– Des compétences rigoureuses en ingénierie mécanique, électrique et logicielle

– Des processus de prototypage et de validation accélérés

– Une approche partenariale qui valorise les idées sans diluer l’intention

Avec e₂ip, l’innovation est fiable, conforme et conçue pour générer de la valeur commerciale à long terme.

Prêt à concrétiser votre vision ?

Si votre organisation est prête à concrétiser ses idées stratégiques en produits commerciaux, e₂ip offre l’expertise, l’infrastructure et les processus certifiés nécessaires. Que vous soyez spécialisé dans la conception d’interfaces homme-machine, l’électronique imprimée ou l’intégration de surfaces intelligentes, nous transformons votre vision en solutions évolutives. Contactez-nous  dès aujourd’hui.

Les gens aiment employer le terme, mais en réalité, ce que recouvre véritablement l’industrie 4.0, ce sont des décisions prises et exécutées en temps réel. Machines, systèmes et opérateurs travaillent tous à partir des mêmes données en direct, sans attendre qu’un rapport soit transmis ou qu’une réunion ait lieu.

Ce n’est pas difficile à imaginer. Une caméra détecte un défaut avant même que la pièce suivante ne quitte la station. Une machine effectue un micro-ajustement sur le moment. Une chaîne d’approvisionnement réoriente un produit avant même que la pénurie n’atteigne le quai de chargement. Selon les rapports de la BDC sur l’industrie 4.0, les enjeux liés à son adoption sont considérables.

Qu’est-ce que l’industrie 4.0?

L’histoire compte ici. La première révolution industrielle était axée sur les machines à vapeur qui entraînaient les métiers à tisser, les pompes et les presses qpermettant de sortir la production des petits ateliers pour l’installer dans des usines dédiées. La deuxième révolution industrielle a apporté l’électricité et les chaînes de montage, transformant les usines en exploitations à haut rendement capables de produire en masse à une échelle jamais vue auparavant. Puis est venue la troisième révolution industrielle, souvent appelée la « révolution numérique », lorsque l’électronique et les ordinateurs sont devenus omniprésents, du bureau des ventes à l’usine, remodelant la façon dont le travail était effectué, réduisant la main-d’œuvre nécessaire dans certains domaines tout en augmentant précision et rapidité dans d’autres.

Nous sommes maintenant dans la quatrième révolution industrielle (industrie 4.0), où les systèmes intelligents et autonomes se frayent rapidement un chemin dans les chaînes de production et les processus métier, avec des effets profonds.

Ce n’est pas seulement de l’automatisation, c’est de la fabrication intelligente : des machines, des capteurs et de l’intelligence artificielle connectés en un véritable système nerveux capable de voir, penser et agir. C’est là que les systèmes cyberphysiques comblent le fossé entre le monde physique des machines et les technologies numériques qui les animent. C’est la transformation numérique dans ce qu’elle a de plus tangible.

Aujourd’hui, la vision d’une usine intelligente est celle d’un processus de production enrichi par l’apprentissage automatique à partir de ses propres données, capable d’adapter ses opérations en temps réel et de s’intégrer à la chaîne d’approvisionnement et aux systèmes de conception. Les mondes physique et numérique avancent de concert, comme s’ils ne formaient qu’un.

Avantages de l’industrie 4.0

Les avantages de l’industrie 4.0 ne sont pas hypothétiques. Ils sont mesurés en termes d’efficacité de fabrication; des heures de disponibilité, des points de pourcentage de rendement et moins de palettes de retouches posées près du bac à ferraille.

La maintenance prédictive en est un exemple concret. Plutôt que de laisser un roulement usé provoquer l’arrêt d’une ligne en plein milieu de semaine, vous le remplacez lors d’une pause planifiée. Il en va de même pour l’inspection automatisée : détectez le défaut dès qu’il apparaît et corrigez-le immédiatement, plutôt que de produire l’équivalent d’une journée de mauvais produits.

C’est là que notre trousse de détection Edge AI fait toute la difference. Compacte, peu énergivore, elle intègre un capteur caméra haute sensibilité relié à un processeur neuronal qui traite les données de vision directement sur site. Pas de transfert vers le cloud, pas de goulot d’étranglement. Vous pouvez y charger YOLO ou un modèle personnalisé, le pointer vers un processus, et il commence à fournir des résultats avant même qu’un tableau de bord ait eu le temps d’être imprimé.

Défis pour l’industrie 4.0

Toutes les nouvelles technologies qui font avancer l’industrie 4.0 ne sont pas des baguettes magiques.

Certains de vos équipements ne peuvent pas communiquer avec des systèmes modernes sans mises à niveau, et cela a un coût. Les équipes ne feront pas confiance aux nouveaux systèmes du jour au lendemain. La cybersécurité ne peut pas être pensée après coup, chaque appareil supplémentaire représentant un point d’entrée potentiel. Et oui, les budgets d’investissement restent souvent serrés, même lorsque les calculs montrent que le retour sur investissement est là.

La solution? Commencez petit. Choisissez un point où vous savez que l’amélioration sera rapidement visible dans vos résultats.

Mégadonnées : défis et opportunités

L’industrie 4.0 ne se limite pas aux capteurs et à la robotique : il s’agit surtout de la manière dont nous analysons les données et agissons en conséquence. Le cloud connecte les usines à une intelligence centralisée, tandis que la fabrication additive permet de produire des pièces complexes sans les délais habituels. Grâce à une analyse fine des données et à une prise de décision plus rapide, il est possible de concevoir des processus de fabrication plus efficaces et d’optimiser ceux existants pour en tirer le maximum.

Des technologies avancées, comme les systèmes ERP couplés à l’analyse de données en temps réel, offrent une vision globale de l’opération, depuis les matières premières jusqu’à la livraison.Les automates programmables restent l’épine dorsale du plancher de production, mais leur intégration dans des machines intelligentes apporte désormais une adaptabilité jusque-là inédite. L’objectif : optimiser les processus grâce à des logiciels de simulation avancés et à une gestion plus fine de la chaîne d’approvisionnement. Le résultat ? Une chaîne d’approvisionnement agile, qui évolue avec la même rapidité et précision que la production elle-même.

Dans une usine numérique, les données de production circulent instantanément via appareils mobiles, postes de contrôle et systèmes de planification, permettant à tous les niveaux de l’opération de travailler à partir des mêmes informations en temps réel.

Comment e₂ip construit l’avenir de la transformation numérique

Le déploiement de l’industrie 4.0 n’est pas une refonte ponctuelle : c’est une succession de victoires. On commence par corriger les points faibles les plus évidents, puis on construit à partir de là.

C’est précisemment l’approche que nous avons avec nos partenaires: .ésoudre le problème urgent, démontrer le résultat, et relier ces succès pour créer un système plus rapide, plus intelligent et plus robuste. Le kit de détection Edge AI constitue la première pièce de ce casse-tête : rapide à déployer, facile à adapter, capable de transformer l’économie d’un processus presque du jour au lendemain.

Si un maillon de votre production est fragile, nous pouvons le renforcer. Si votre visibilité s’arrête à mi-chemin, nous pouvons l’étendre. Contactez-nous pour découvrir comment Edge AI et nos SURFACES STRUCTURALES INTELLIGENTES™  peuvent maximiser l’efficacité de vos opérations.

Introduction

Les produits e₂ip sont à la pointe de l’électronique imprimée. Face à la demande croissante d’appareils électroniques plus compacts, plus fonctionnels et plus esthétiques, le besoin de matériaux et de techniques de fabrication innovants devient de plus en plus important. e₂ip utilise une variété d’encres conductrices, telles que des encres à nanoparticules et des encres en paillettes, dont son encre moléculaire brevetée (MINK), développée en collaboration avec le Conseil national de recherches du Canada (CNRC).

L’équipe s’engage à fournir des solutions optimales pour chaque application en sélectionnant l’encre la plus adaptée aux exigences de conception et des propriétés rhéologiques. Exploitant les propriétés uniques de chaque type d’encre, les produits e₂ip offrent des fonctionnalités, une adhérence, une durabilité et des performances inégalées dans le processus d’impression, ce qui en fait de cette technologie un choix idéal pour un large éventail d’applications électroniques. Cet engagement se traduit également par l’utilisation d’encre moléculaire et leur rôle dans les SURFACES STRUCTURELLES INTELLIGENTES™, où elles permettent l’intégration transparente de composants électroniques dans des conceptions complexes et fonctionnelles.

L’innovation derrière l’encre moléculaire d’e₂ip

Les encres conductrices sont formulées à partir d’un mélange des polymères et des matériaux conducteurs, permettant d’obtenir des encres offrant une conductivité électrique, une grande flexibilité et une excellente formabilité. Contrairement aux encres traditionnelles à base de paillettes, l’encre MINK d’e₂ip est basée sur des molécules ioniques, offrant une conductivité, une élongation et une compatibilité supérieures avec un large éventail de techniques d’impression telles que la sérigraphie et l’impression à jet d’encre. Cette innovation, développée en collaboration avec le Conseil national de recherches du Canada (CNRC), permet de surmonter les limites des encres conventionnelles.

Principaux avantages de l’encre moléculaire :

Haute conductivité électrique : Assure des performances fiables dans les applications électroniques exigeantes grâce à une résistance réduite et un transport efficace des électrons.

Formabilité et flexibilité : Permet une intégration parfaite aux surfaces courbées, sans se limiter à la forme, offrant une grande liberté de conception lors du thermoformage.

Activation des SURFACES STRUCTURELLES INTELLIGENTES™

Les SURFACES STRUCTURELLES INTELLIGENTES™ représentent une avancée majeure dans la conception d’interfaces homme-machine (IHM) en intégrant l’électronique directement dans la structure des surfaces. Cette innovation élimine le besoin de panneaux de commande et de boîtiers techniques encombrants, permettant ainsi la création de produits élégants, légers et hautement fonctionnels.

Les SURFACES STRUCTURELLES INTELLIGENTES™ sont utilisées pour des applications de nombreux secteurs, tels que les intérieurs d’automobiles , les accoudoirs de sièges d’avion ou les dispositifs médicaux et électroménagers. Elles permettent l’intégration des commandes tactiles intuitives et transparentes, de l’éclairage, des capteurs et des antennes, le tout au sein d’une seule unité légère. Cela améliore non seulement l’expérience utilisateur, mais permet également des économies d’espace et de poids, tout en optimisant les coûts.

Comment les encres moléculaires permettent la création de SURFACES STRUCTURELLES INTELLIGENTES™ :

L’électronique imprimée au cœur de la technologie : Les circuits électroniques des SURFACES STRUCTURELLES INTELLIGENTES™ sont imprimés avec l’encre conductrice d’e₂ip, formant des traces conductrices précises, réduisant ainsi le nombre de pièces et la taille globale des appareils.

Liberté de conception : La flexibilité et la formabilité de l’encre permet d’intégrer des composants électroniques dans des surfaces courbes et libres, favorisant ainsi des designs ergonomiques et minimalistes tout en conservant la qualité d’impression.

Fabrication rationalisée : La compatibilité de l’encre avec diverses techniques d’impression et de formage simplifie l’assemblage et réduit les coûts.

Intégration esthétique et fonctionnelle : En intégrant des composants électroniques à la surface, les concepteurs peuvent créer des produits à la fois esthétiques et hautement interactifs, avec des performances tactiles améliorées et un nettoyage facile.

Conclusion

L’ encre moléculaire d’e₂ip constitue une technologie fondamentale permettant la création de SURFACES STRUCTURELLES INTELLIGENTES™, redéfinissant ainsi les possibilités en matière de conception de produits et d’interaction homme-machine. Alliant haute performance, flexibilité et durabilité, la MINK (encre moléculaire) permet aux fabricants de proposer la nouvelle génération de produits intelligents, intégrés et esthétiques.

Pour plus d’informations, visitez l’encre moléculaire et les SURFACES STRUCTURELLES INTELLIGENTES™ d’e₂ip.

Chez e₂ip, nous ne nous contentons pas d’observer l’essor du marché mondial de l’IA Edge : nous façonnons également ses applications. Dans des secteurs comme l’industrie manufacturière, la santé et les infrastructures intelligentes, l’intelligence artificielle Edge permet aux systèmes de réagir plus rapidement, d’exploiter les données plus efficacement et de réduire leur dépendance aux ressources cloud.

Conscient de la diversité de ses applications et de ses besoins en matière de capteurs, e₂ip s’est associé à ST et Siana pour lancer un kit de détection d’IA Edge pour la vision industrielle. Ce kit permet aux clients potentiels de tester ses capacités dans leurs propres environnements.

Qu’est-ce que l’IA Edge ?

La technologie Edge AI repose sur un processeur IA compact, puissant et basse consommation. Elle exécute ainsi les algorithmes d’IA directement sur les appareils qui collectent les données, comme les capteurs ou les caméras, sans avoir à tout renvoyer à un serveur centralisé. L’IA Edge traite les données localement jusqu’à ce qu’un déclencheur programmé soit activé, puis alerte le serveur central d’une situation spécifique.

Ces appareils analysent et traitent les données là où elles sont créées, ce qui est essentiel dans les environnements où la bande passante est limitée ou où la vitesse est critique. Les appareils Edge consomment peu d’énergie et sont équipés de processeurs intégrés qui gèrent les tâches d’IA complexes et l’apprentissage avec une communication serveur limitée, réduisant ainsi les coûts de bande passante.

Applications et cas d’utilisation de l’IA Edge

Surveillance intelligente

Imaginez un dispositif d’IA Edge pour améliorer une caméra de sécurité surveillant les points d’accès des bâtiments. L’appareil surveille et analyse en permanence les personnes présentes dans la zone. Il est inutile de signaler constamment au siège la détection d’une personne et cela augmente les coûts de bande passante. Une caméra optimisée par l’IA Edge analyse les images de l’appareil et, lorsqu’un déclencheur est activé, alerte le siège de la situation au point d’accès. Elle peut également prendre les mesures nécessaires, comme capturer des enregistrements avant l’événement, l’étiqueter et contacter l’équipe de sécurité. Il s’agit d’une application clé de l’IA Edge Computing pour une sécurité renforcée.

Maintenance prédictive dans le secteur manufacturier

Un autre exemple est la maintenance prédictive. Dans ce cas, un dispositif Edge AI peut être connecté à un capteur de vibrations intégré à un moteur ou à un équipement de fabrication. Ce dispositif, doté d’une IA, surveille en permanence les niveaux de vibrations. Alors qu’un dispositif standard émet une alerte à un seuil, Edge AI surveille intelligemment les vibrations, en apprenant des schémas et en établissant des associations. Dans ce scénario, Edge AI utilise les schémas de vibrations et les données historiques pour la maintenance prédictive, identifiant de manière préventive les problèmes potentiels sur les moteurs et équipements coûteux afin de réduire les temps d’arrêt, les réparations et les coûts de remplacement. Cela démontre la puissance de l’IoT industriel et du Machine Learning en périphérie.

Dispositifs médicaux

Un autre exemple d’application possible de l’IA Edge réside dans le marché des technologies médicales, notamment pour les dispositifs de surveillance des patients, qu’ils soient de chevet ou personnels. L’intégration d’un processeur d’IA Edge dans un dispositif médical personnel, comme une pompe/un moniteur d’insuline, pourrait considérablement améliorer ses capacités et la qualité de vie de l’utilisateur et de son professionnel de santé. L’appareil peut ainsi apprendre à connaître son porteur, suivre ses habitudes et anticiper les pics et les baisses d’activité avant qu’ils ne deviennent problématiques. Pour les utilisateurs suivis par un professionnel de santé, l’IA offre davantage d’informations et des alertes critiques, sans être submergé d’informations. Cela met en évidence le potentiel de l’IA médicale et de l’IA embarquée dans les dispositifs médicaux.

Les avantages de l’IA Edge

Traitement en temps réel avec intelligence locale

L’IA Edge transforme la façon dont les organisations abordent le traitement des données : elle offre des informations plus rapides, une latence réduite et un comportement système plus efficace. Contrairement aux modèles de cloud computing traditionnels, où les appareils dépendent de serveurs cloud distants, l’IA Edge gère le traitement local au niveau de l’appareil. Cette évolution permet aux systèmes d’analyser les données en temps réel, ce qui accélère les temps de réponse et accroît l’agilité de l’IA.

Protection des données sensibles et réduction de la bande passante

En traitant les données directement sur l’appareil, l’IA Edge réduit le volume des transferts inutiles, aidant ainsi les organisations à mieux contrôler leurs données sensibles. Dans des cas d’utilisation tels que les dispositifs de sécurité intelligents ou les objets connectés, la capacité de l’IA Edge à conserver les informations localement accélère non seulement les performances, mais renforce également la sécurité des données en minimisant l’exposition et la dépendance aux infrastructures tierces.

Efficacité opérationnelle et économies de coûts

En réduisant leur dépendance au cloud pour le traitement et le stockage, les organisations bénéficient d’économies de coûts mesurables. L’IA Edge minimise le besoin de transferts constants de données et optimise l’utilisation du réseau. Elle prend également en charge les modèles de machine learning qui évoluent au fil du temps, apprenant des conditions sur le terrain et s’adaptant sans avoir à décharger les calculs. Ce type d’efficacité est particulièrement précieux dans les environnements à volume élevé ou les déploiements à distance.

Surveillance intelligente et capacités prédictives

Dans les applications industrielles, l’IA Edge améliore les performances et la supervision. Du contrôle qualité à la détection environnementale, l’IA Edge joue un rôle clé dans l’identification des problèmes dès leur apparition. Elle prend en charge l’analyse en temps réel et permet l’intégration de la collecte intelligente de données sur les systèmes connectés. Pour les opérations disposant d’une infrastructure limitée, la possibilité de prendre des décisions indépendamment de l’accès au cloud garantit fiabilité et réactivité.

Un avenir évolutif et sécurisé

Qu’elle soit déployée dans les secteurs de la santé, de la mobilité intelligente industrielle ou d’autres applications, l’IA Edge répond à la demande croissante de systèmes sécurisés, autonomes et évolutifs. En apportant l’intelligence à la périphérie, les solutions d’informatique Edge surmontent les limites de l’IA cloud, offrant une plus grande agilité, une réduction des risques et des performances améliorées à la périphérie. Pour les organisations tournées vers l’avenir, l’IA Edge représente une étape pratique et stratégique vers l’avenir.

Découvrez les possibilités

Si vous explorez comment l’IA Edge basée sur la vision industrielle peut améliorer votre produit, votre processus ou votre prototype, notre kit de détection d’IA Edge est un excellent point de départ.

Grâce à la prise en charge intégrée du traitement local, ce kit permet aux appareils d’exécuter des modèles d’IA pour des tâches telles que la détection d’objets, la reconnaissance d’événements et l’analyse en temps réel. C’est un excellent moyen de comprendre le comportement de la technologie d’IA Edge en conditions réelles d’utilisation, que vous développiez pour des environnements industriels, des infrastructures intelligentes ou des systèmes de surveillance médicale.

Besoin d’aide pour évaluer l’adéquation ou planifier une intégration ? Contactez notre équipe : nous sommes là pour vous accompagner.

La révolution de la maison connectée s’accélère. Des thermostats et systèmes d’éclairage intelligents avec ampoules connectées aux appareils électroménagers connectés et aux dispositifs de sécurité domestique avec détecteurs de mouvement connectés en Wi-Fi, la maison connectée d’aujourd’hui est plus interactive et performante que jamais. Au cœur de cette évolution se trouve l’interface homme-machine (IHM), le point de connexion entre les personnes et les technologies de la maison connectée. Pourtant, face à l’innovation, les interrupteurs, boutons et même les écrans tactiles traditionnels semblent de plus en plus obsolètes.

In-Mold Electronics (IME), une technologie révolutionnaire, est prête à redéfinir notre façon d’interagir avec les appareils intelligents de nos foyers. Elle combine son expertise en fabrication, en IME, avec Surfaces structurelles intelligentes™ et des technologies propriétaires commeLumiFilm® et HeatSeal™, e₂ip est à l’avant-garde de cette transformation.

Qu’est-ce que l’électronique dans le moule (IME) ?

Imaginez que le panneau de commande de vos appareils domotiques ne soit plus un boîtier encombrant, mais une partie intégrante de la surface du produit. Avec l’IME, les commandes, l’éclairage et les indicateurs sont entièrement intégrés à la surface du produit.

L’IME est un procédé de fabrication de pointe qui intègre des composants électroniques (tels que des LED, des capteurs capacitifs et des circuits imprimés) directement dans des films minces. Ces films sont ensuite thermoformés et moulés par injection pour former des composants structurels 3D durables. Contrairement aux interfaces classiques, qui nécessitent des circuits imprimés et un câblage distincts, l’IME offre une unité unifiée qui fusionne interface et structure.

Cette évolution s’appuie sur la décoration traditionnelle dans le moule (IMD) mais l’améliore en intégrant l’électronique, et pas seulement l’esthétique.

L’avantage IME : une conception plus intelligente pour les maisons intelligentes

Liberté de conception

L’IME permet de créer des surfaces lisses, incurvées et visuellement unifiées, idéales pour les panneaux de contrôle domotiques, les caméras de sécurité et autres appareils exigeant un minimalisme et une esthétique moderne. Oubliez les cadres encombrants et les boutons physiques du passé.

Durabilité et fiabilité supérieures

Sans coutures apparentes ni boutons mécaniques, les composants IME sont naturellement résistants aux rayures, aux éclaboussures, à la poussière et à l’usure. Protégés par un plastique scellé, les composants électroniques intégrés offrent une fiabilité à long terme, un avantage crucial pour des appareils comme une serrure connectée à la porte d’entrée ou un détecteur de fumée dans la cuisine.

Gain d’espace et de poids

En éliminant les composants redondants tels que les circuits imprimés et les connecteurs, IME réduit l’encombrement et la consommation énergétique des appareils domestiques intelligents. Résultat : des conceptions plus fines, plus légères et plus économes en énergie, qui améliorent à la fois la durabilité et les coûts de fabrication.

Fonctionnalité intuitive et expérience utilisateur améliorée

Des curseurs et boutons tactiles aux capteurs de proximité et haptiques, l’IME offre une interaction riche sur une surface épurée et moderne. Les icônes et indicateurs rétroéclairés avec LumiFilm® améliorent l’ergonomie, même en faible luminosité, ce qui est idéal pour les systèmes domotiques ou les commandes d’éclairage dans les couloirs et les chambres.

Entretien facile

Sans cavités pour piéger la poussière ou la saleté, les interfaces basées sur IME sont incroyablement faciles à nettoyer, ce qui les rend idéales pour les appareils électroménagers, la technologie de salle de bain et les appareils à proximité des surfaces de cuisson.

Assemblage simplifié et économies potentielles

Moins de pièces signifie moins d’étapes. L’intégration de plusieurs composants dans une seule surface structurelle intelligente rationalise la production et peut réduire les coûts globaux tout en améliorant la flexibilité de conception.

La durabilité par la conception

L’IME peut réduire considérablement l’utilisation de plastique et réduire les déchets par rapport aux constructions traditionnelles en plusieurs parties, ce qui est important pour les marques soucieuses de l’environnement qui ciblent des solutions de maison intelligente économes en énergie et respectueuses de l’environnement.

Pourquoi e₂ip en tête de l’IME pour la maison intelligente

En tant que leader dans le domaine des IHM avancées et de l’électronique imprimée, e₂ip apporte une expertise inégalée dans la mise en œuvre de l’IME pour la technologie de la maison intelligente.

Notre produit phare, Smart Structural Surfaces™, associe commandes, éclairage et connectivité intégrés dans des panneaux 3D fins, esthétiques et durables. Des appareils électroménagers aux panneaux de commande pour la maison connectée, cette solution élimine les boîtiers encombrants et propose des surfaces épurées et réactives. Elle est idéale pour toute application où la sécurité, la simplicité d’utilisation et l’esthétique sont primordiales.

Explorer nos autres services pour voir comment e₂ip soutient l’innovation dans la maison intelligente, du concept à la production.

Les technologies clés: LumiFilm® et HeatSeal™

LumiFilm®

LumiFilm® est un film guide de lumière flexible qui répartit uniformément la lumière LED sur la surface de l’IHM. Il assure un rétroéclairage uniforme des icônes, des indicateurs et du texte, sans zones sensibles. Il est particulièrement efficace pour l’éclairage intelligent, les télécommandes et les interfaces audio, où les utilisateurs peuvent souhaiter écouter de la musique, régler l’éclairage ou vérifier l’état de l’écran grâce à des indicateurs discrets.

HeatSeal™

HeatSeal™ Il s’agit d’un procédé de thermocollage qui assure une étanchéité optimale au sein des assemblages IHM. Cette technologie assure une protection durable contre l’humidité, les produits chimiques de nettoyage et les contraintes thermiques. Les appareils utilisant HeatSeal™ sont conformes aux normes IP67/IP68, ce qui les rend idéaux pour les environnements humides ou les lieux très fréquentés.

Pourquoi choisir e₂ip pour les appareils domestiques intelligents ?

• Expertise prouvée : e₂ip a fourni des IHM renforcées pour les secteurs où la panne n’est pas une option (médical, aérospatial, industriel) et applique cette norme aux produits de maison intelligente.
• Solutions intégrées : de la conception à la production, e₂ip fournit un support complet, y compris l’intégration de LumiFilm® et HeatSeal™.
• Conception centrée sur l’utilisateur : les interfaces sont construites autour de la manière dont les utilisateurs réels interagissent avec les appareils connectés, qu’il s’agisse de régler les lumières, de vérifier un flux de sécurité ou de laisser entrer un membre de la famille via un système d’entrée intelligent.


L’avenir sans faille du contrôle de la maison intelligente est arrivé

L’électronique moulée n’est plus seulement un concept avant-gardiste : c’est une solution pratique et éprouvée pour rendre les appareils domestiques intelligents plus propres, plus robustes et plus réactifs. Sur un marché concurrentiel axé sur la performance et le design, l’IME offre aux fabricants l’avantage de créer des interfaces intuitives, sécurisées et durables.

Notre Surfaces structurelles intelligentes™, amélioré avec LumiFilm® et HeatSeal™, contribuent à intégrer l’IME à la maison intelligente de manière aussi belle que fonctionnelle.

Que vous conceviez des appareils électroménagers, des panneaux de contrôle ou des systèmes connectés de nouvelle génération, e₂ip propose une approche globale qui va au-delà de l’IME. Explorer nos autres services pour voir comment nous soutenons l’innovation dans les domaines de l’IHM, de l’électronique imprimée et de la fabrication avancée.

Vous cherchez à apporter un contrôle transparent et une interaction utilisateur avancée à votre prochain produit ? Contactez-nous pour découvrir comment nous pouvons vous aider à diriger l’avenir de la domotique.
